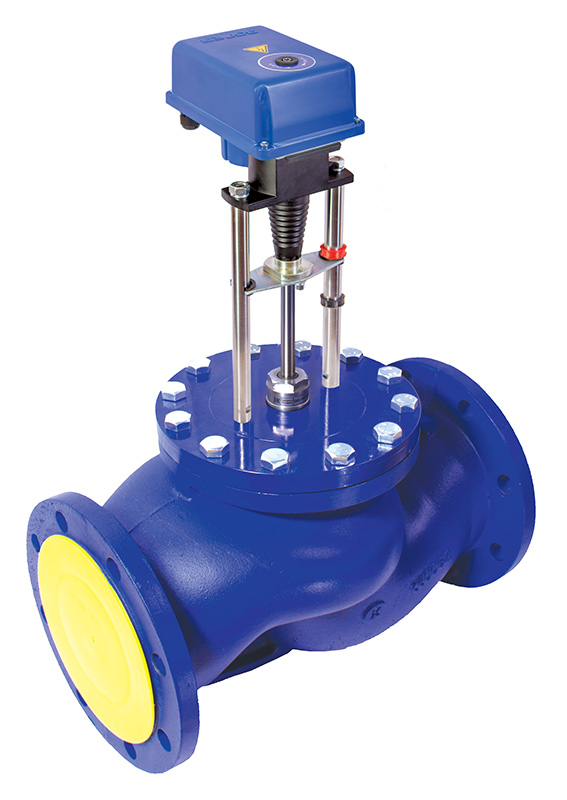

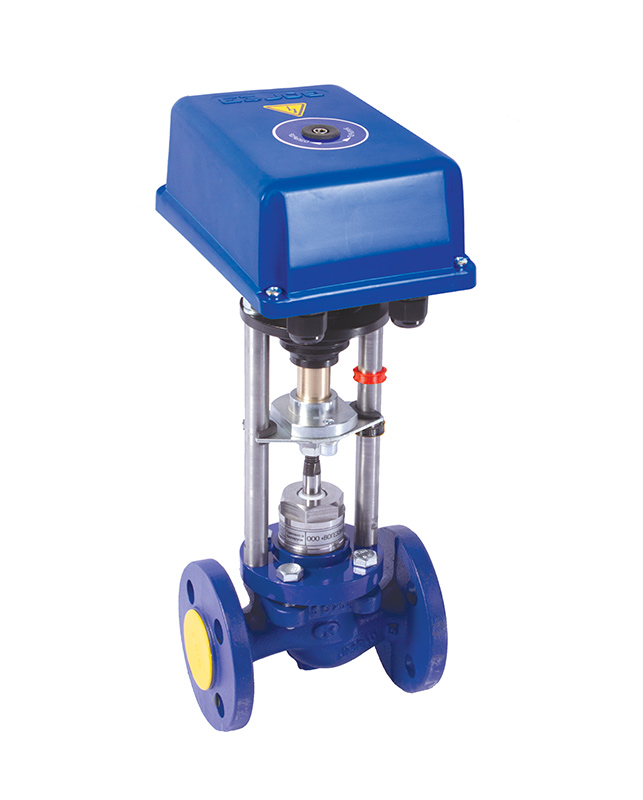

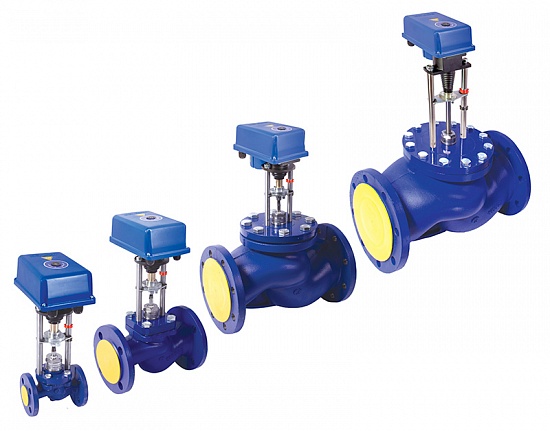

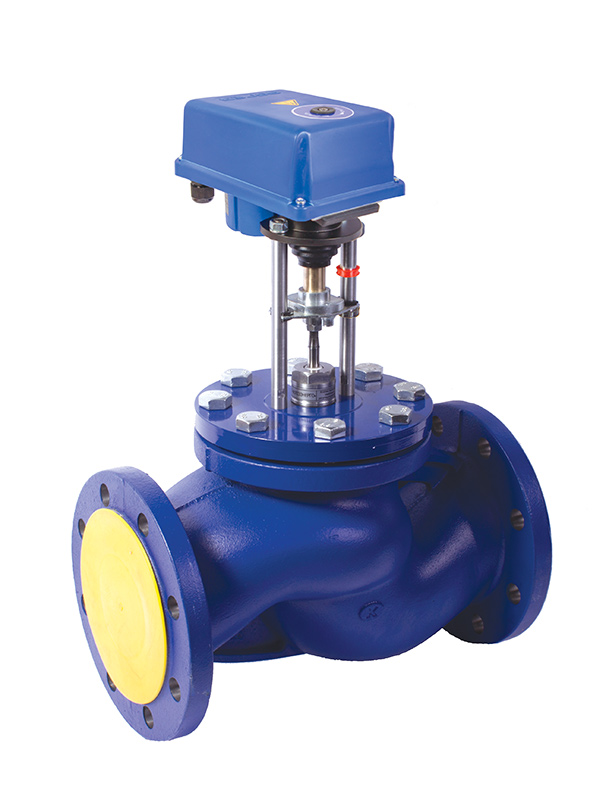

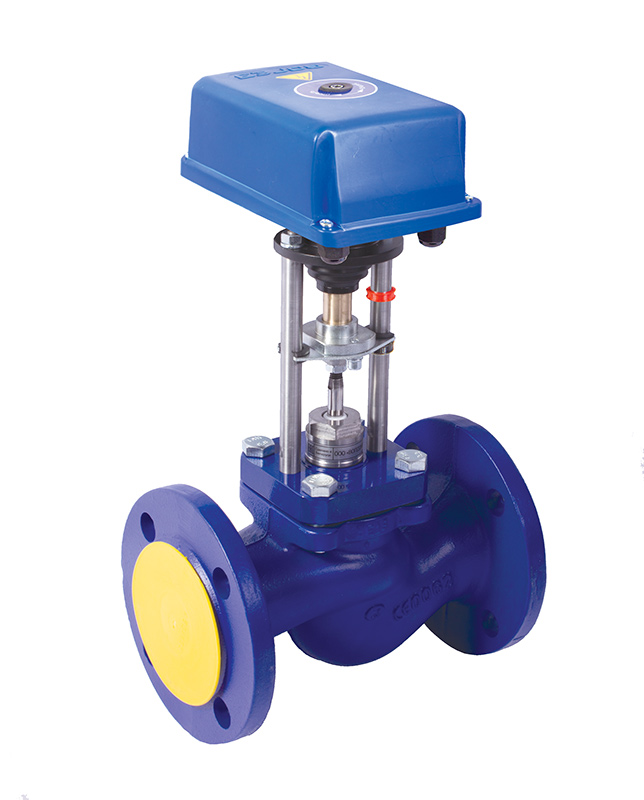

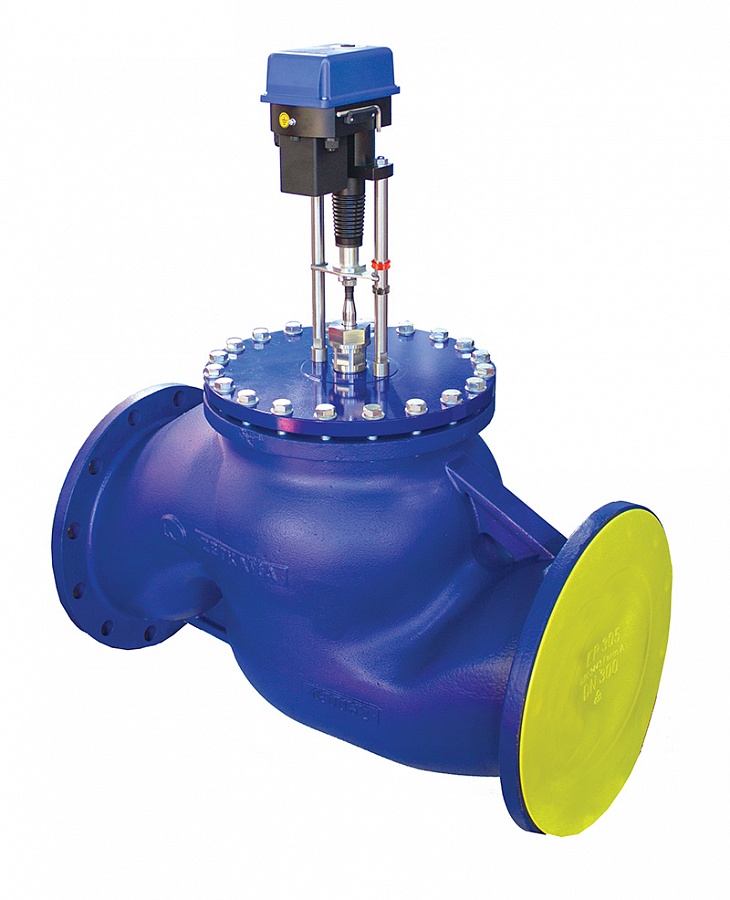

Двухходовые регулирующие клапаны предназначены для регулирования расхода рабочих сред, протекающих по трубопроводам. Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температуре не более 150°С.
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.

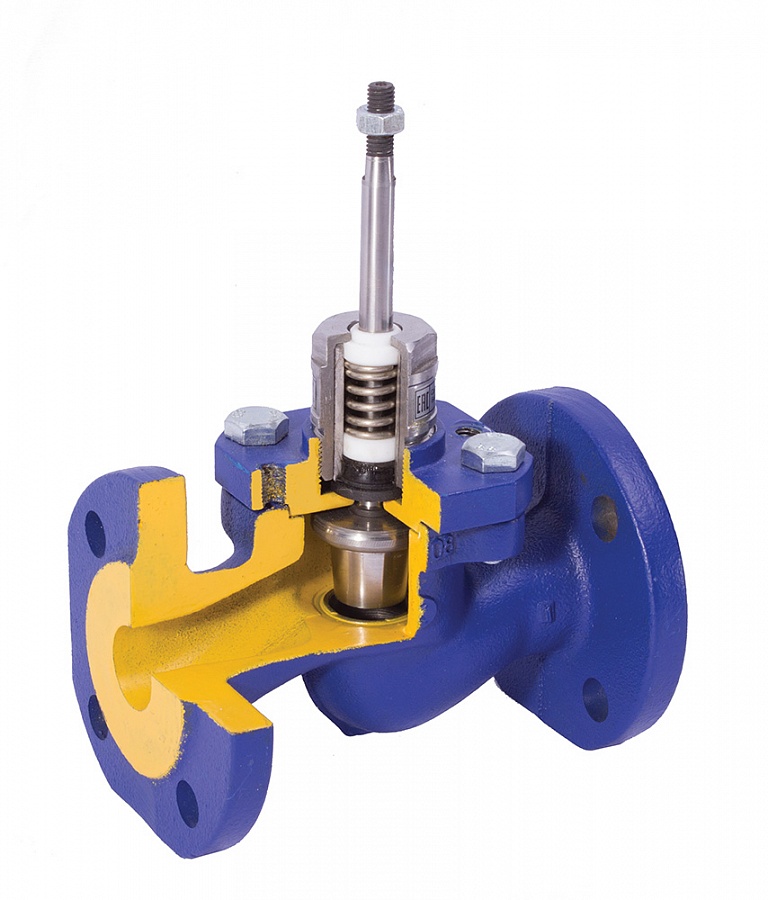

Материалы деталей:
- корпус: серый чугун;
- крышка корпуса: сталь 40Х (DN15-50); сталь 40Х13 (DN65-150); сталь 20 (DN200-300);
- седло, тарелка (поршень), плунжер, шток: сталь 40Х13;
- уплотнение штока: EPDM + PTFE;
- направляющие штока: PTFE;
- уплотнение в затворе: EPDM или PTFE (DN15, Kvу0,63-4,0; DN20-50);PTFE (DN65-300); «металл по металлу» (DN15, Kvу 0,25-0,4);
- драгоценных металлов не содержит.
Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;

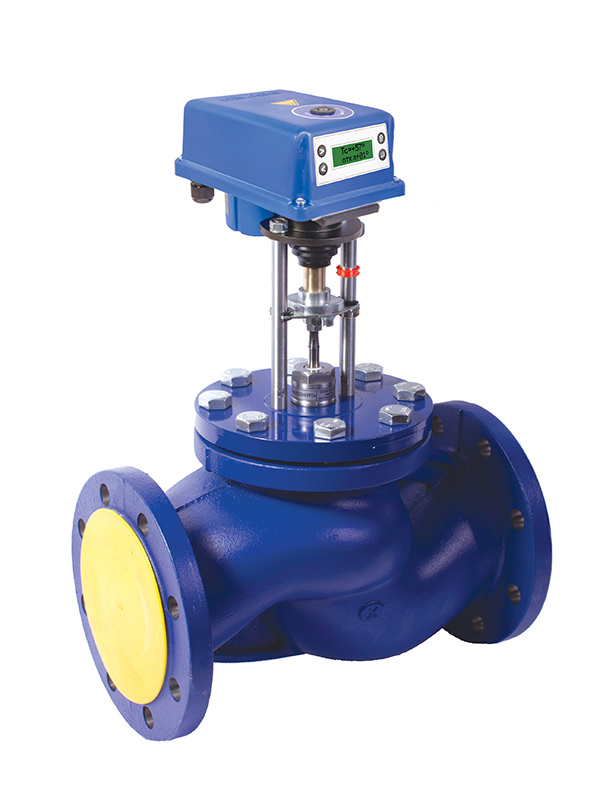

- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- со степенью защиты IP54 или IP67.
ЭИМ оснащены ручным дублером.
Подобрать двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей.
| Наименование параметров |
Значение параметров |
|||||||||||||||||||
| Номинальный диаметр DN, мм |
15* |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| Номинальное давление PN, МПа | 1,6 | |||||||||||||||||||
| Условная пропуская способность Kvy **, м3/ч |
0,25 0,4 |
0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 40 63 |
40 63 100 |
63 100 125 160 |
100 125 160 200 |
100 160 200 250 300 |
250 300 360 450 630 |
400 630 800 1000 |
1000 1250 1600 |
|||||
|
Пропускная характеристика |
линейная | |||||||||||||||||||
| Условный ход штока, мм | 10 | 14 | 14 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 50 | 80 | 80 | |||||
| Относительная протечка, % от Kvy, не более | 0,01 | |||||||||||||||||||
| Максимальный перепад давления, закрываемый ЭИМ, МПа *** | ВЭП-ХХХ-700 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
| ВЭП-ХХХ-1600 |
|
|
1,6 | 1,6 |
|
|
|
|
|
|
|
|
|
|
|
|||||
| ВЭП-ХХХ-2700(3000) |
|
|
|
|
1,6 | 1,4 | 1,0 | 1,3 | 1,0 |
|
|
|
|
|
|
|||||
| ВЭП-ХХХ-4000 |
|
|
|
|
|
1,6 | 1,3 | 1,6 | 1,4 | 1,0 |
|
|
0,5 | 0,4 | 0,3 | |||||
| ВЭП-ХХХ-7000 | 1,6 | 1,6 | 1,4 | 1,0 |
|
|
|
|||||||||||||
| ВЭП-ХХХ-10000 | 1,6 | 1,4 | 1,2 | 1,0 | 0,8 | |||||||||||||||
|

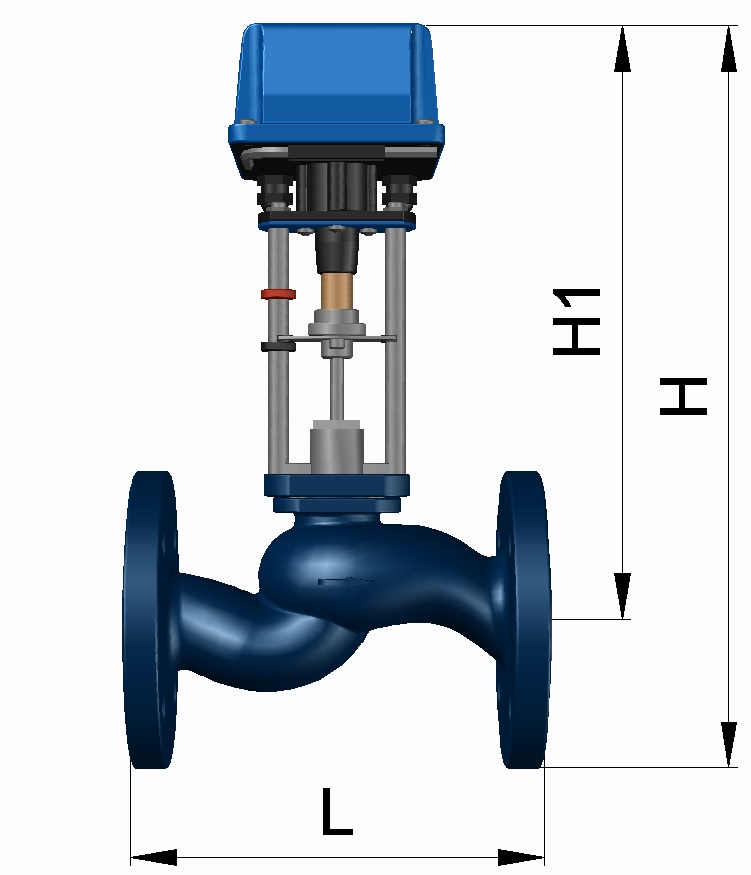

Строительная длина, L, мм |
130 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |||||
| Высота клапана с ЭИМ Н, не более | 340 | 340 | 345 | 350 | 375 | 395 | 410 | 460 | 470 | 520 | 720 | 740 | 770 | 990 | 1080 | |||||
| Размер Н1, мм, не более | 290 | 290 | 290 | 300 | 305 | 320 | 325 | 365 | 365 | 400 | 580 | 590 | 560 | 780 | 850 | |||||
| Масса с ЭИМ ВЭП, кг не более | 6 | 6 | 6 | 7 | 9 | 11 | 14 | 23 | 28 | 41 | 65 | 85 | 145 | 210 | 290 | |||||
*Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м3/ч.
** По требованию заказчика выпускаются изделия с другими значениями Kvу.
***Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).
Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
Клапаны DN 65 - 300 разгружены по давлению.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 33259, исполнение B.
Пример обозначения при заказе:
1) Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN 20, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 6,3м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN20 Kvy6,3 с ЭИМ (наименование ЭИМ).
2) Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 с ЭИМ (наименование ЭИМ).
