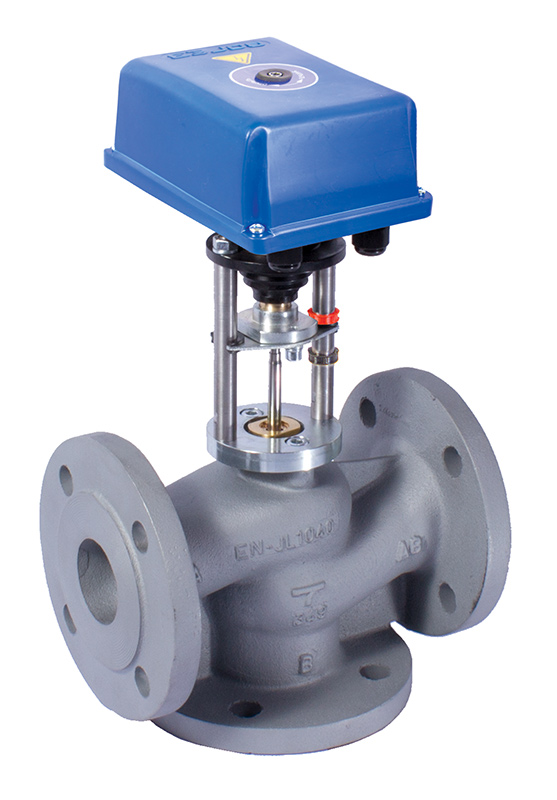

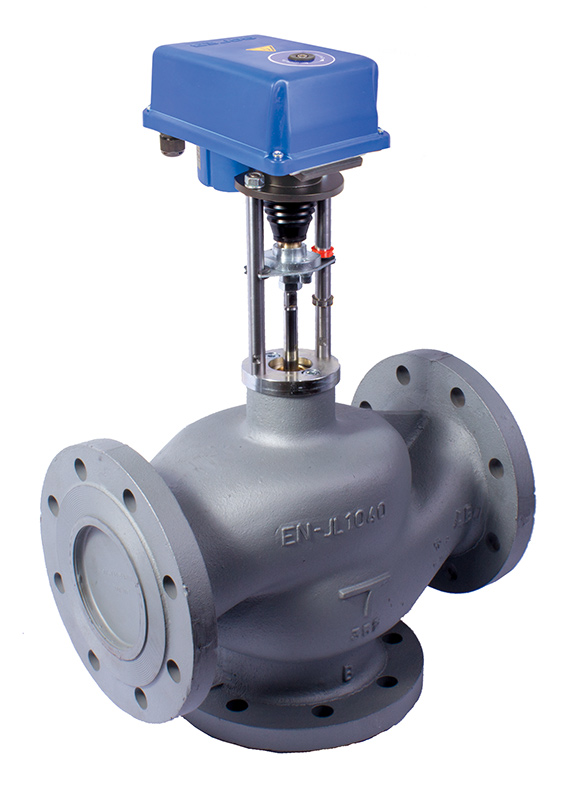

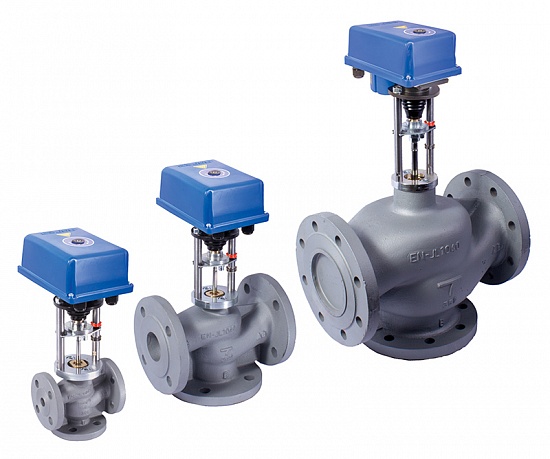

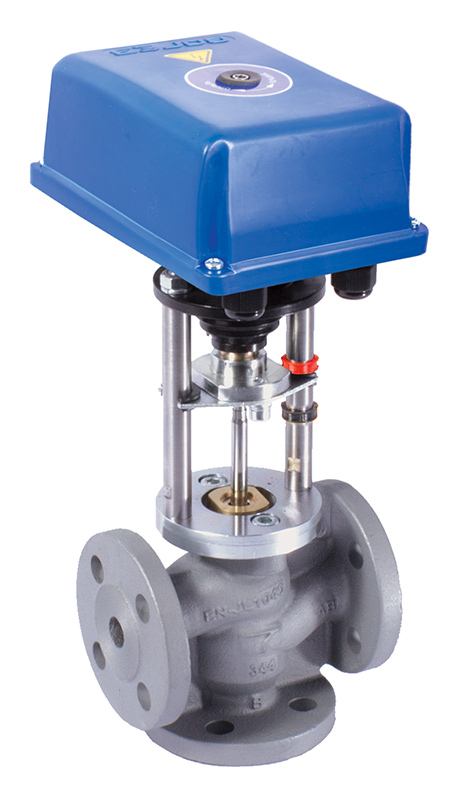

Клапаны регулирующие трехходовые ВКТР

Предназначены для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температуре не более 150°С (DN 15 -150), не более 130°С (DN 200-300).

Клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.

Материалы деталей:

• корпус:  серый чугун;
• шток:  нерж. сталь;
• плунжер: латунь (DN15-DN100); нерж. сталь (DN125-DN300); серый чугун EN-GJL-250 (GG-25);
• уплотнение штока:  EPDM;
• направляющие штока: PTFE;
• уплотнение в затворе: EPDM;
• драгоценных металлов не содержит.


Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

• с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
• с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
• с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;

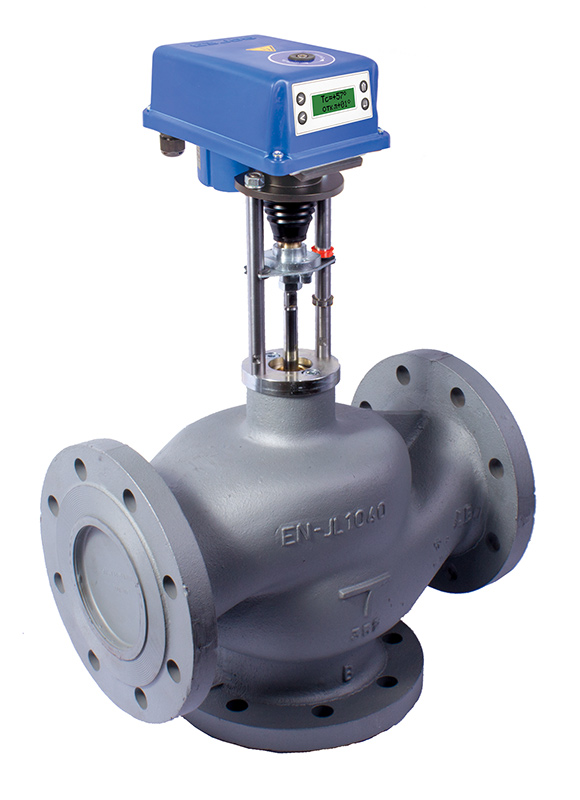

• с встроенным контроллером (интеллектуальный электропривод);
• с функцией безопасности (самовозврат в задаваемое положение);
• с резервным источником питания;
• с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
• со степенью защиты IP54 или IP67.

ЭИМ оснащены ручным дублером.

По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей.

Наименование параметров		Значение параметров
Номинальный диаметр DN, мм		15	20	25	32	40	50	65	80	100	125	150	200	250	300
Номинальное давление PN, МПа		1,6
Температура рабочей среды, °С		от +1 до +150
Условная пропуская способность Kvy *, м3/ч		0,63 1,25 1,6 2,5 4	5 6,3	8 10	12,5 16	20 25	32 40	50 63	80 100	125 160	250	315	315 400 500 630	400 500 630 800 1000	630 800 1000 1250
Пропускная характеристика		А-АВ - равнопроцентная; В-АВ - линейная
Ход штока, мм		14	14	14	14	14	14	30	30	30	50	50	60	80	80

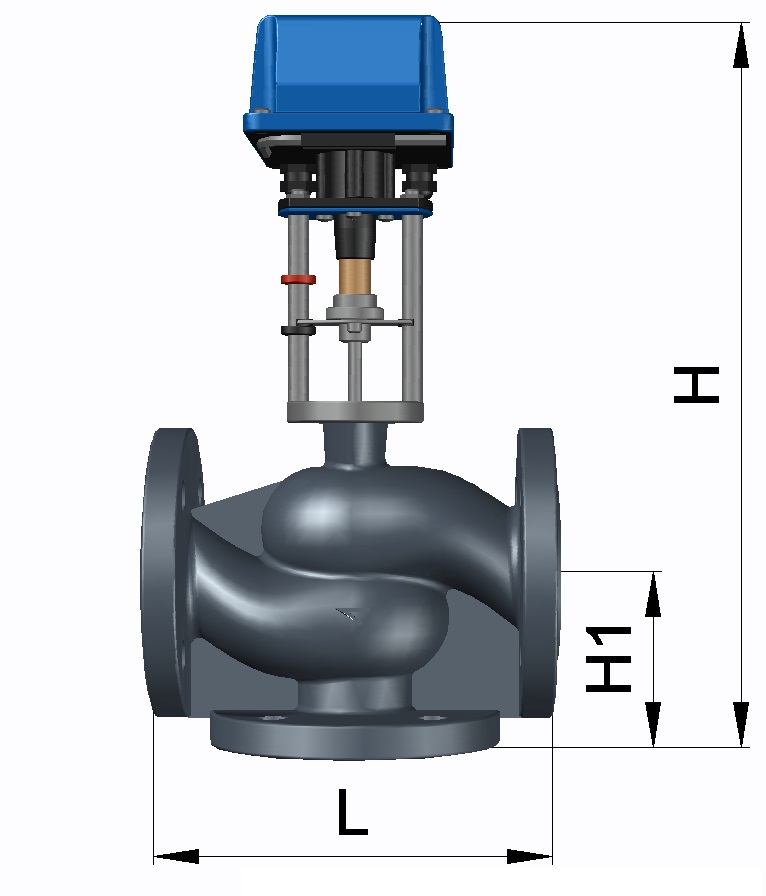

Строительная длина, L мм		130	150	160	180	200	230	290	310	350	400	480	600	730	850

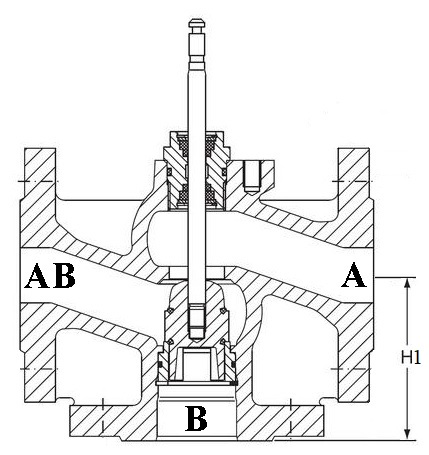

Размер Н1, мм, не более		65	70	75	95	100	100	120	130	150	160	170	400	450	550
Высота клапана с ЭИМ, мм, не более		330	345	355	385	395	405	485	505	535	630	660	1180	1280	1420
Масса с приводом, кг, не более		7	8	9	11	13	15	24	28	40	64	86	240	300	390
Максимальный перепад давления, закрываемый ЭИМ, МПа **	ВЭП-ХХХ-700	1,6	1,0	0,7
	ВЭП-ХХХ-1600		1,6	1,6	1,0	0,6	0,4
	ВЭП-ХХХ-2700				1,6	1,4	1,0	0,7	0,5	0,3
	ВЭП-ХХХ-4000							1,0	0,7	0,4	0,3	0,2
	ЭИМ ВЭП-ХХХ-10000							1,6	1,6	1,0	0,6	0,4	0,2	0,1	0,1

* По требованию заказчика выпускаются изделия с другими значениями Kvу.

** Максимально допустимый перепад давления на клапане, при котором гарантируется надежное закрытие электрическим исполнительным механизмом (ЭИМ). Для увеличения срока службы и уменьшения уровня шума рекомендуется перепад давления принимать не более 0,2 МПа.
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.

В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом.

Максимальные перепады давления для базовых исполнений клапанов с электрическими исполнительными механизмами.


Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 33259, исполнение B.

Примеры обозначения при заказе:

1) Клапан регулирующий трехходовой с номинальным диаметром DN 40, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 25м3/ч, температурой рабочей среды от +1 до +150°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий трехходовой ВКТР DN40 Kvy25 с ЭИМ (наименование ЭИМ);

2) Клапан регулирующий трехходовой с номинальным диаметром DN 250, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 1000м3/ч, температурой рабочей среды от +1 до +130°С, материалом корпуса - серый чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий трехходовой ВКРП DN250-PN1,6-Kvy1000-(+5+130)-СЧ с ЭИМ (наименование ЭИМ).
