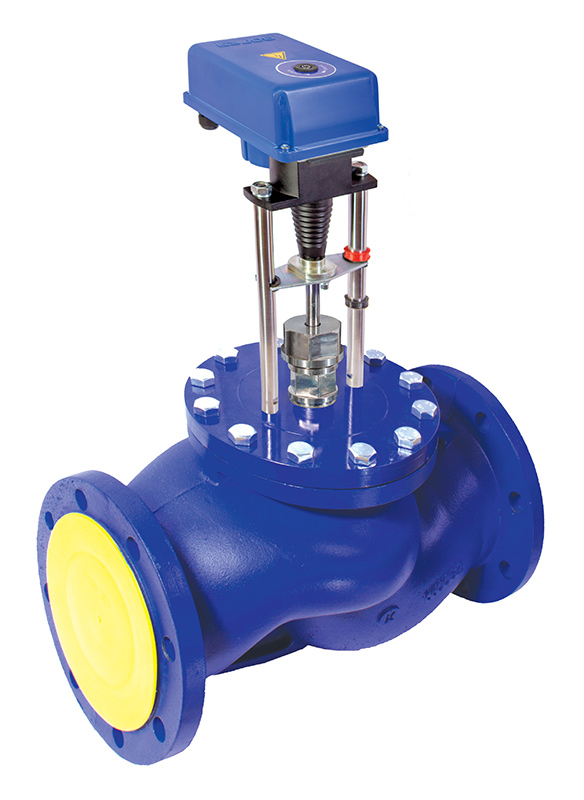

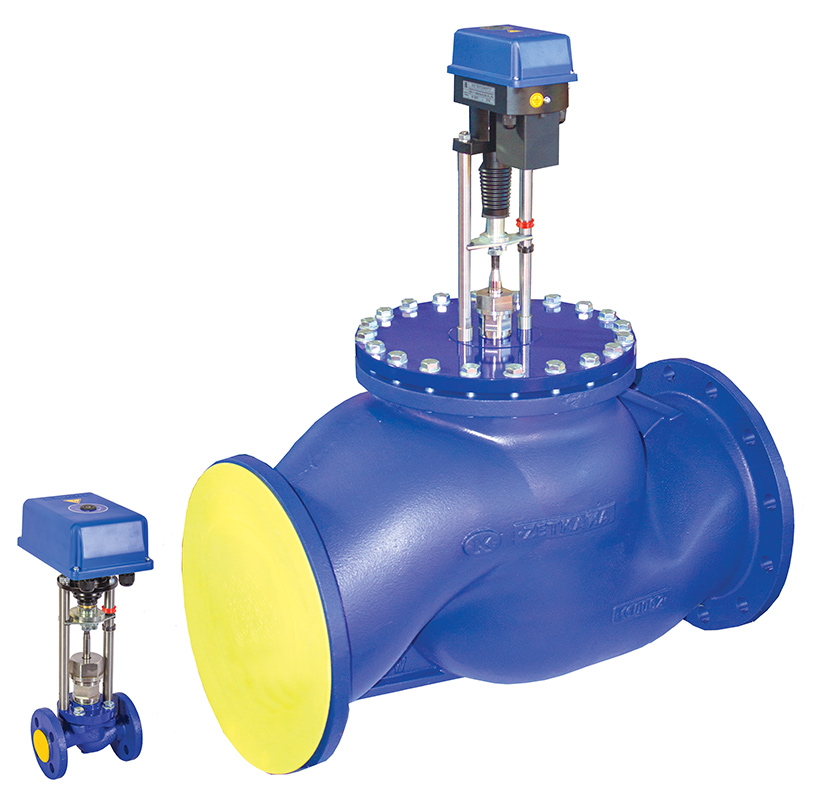

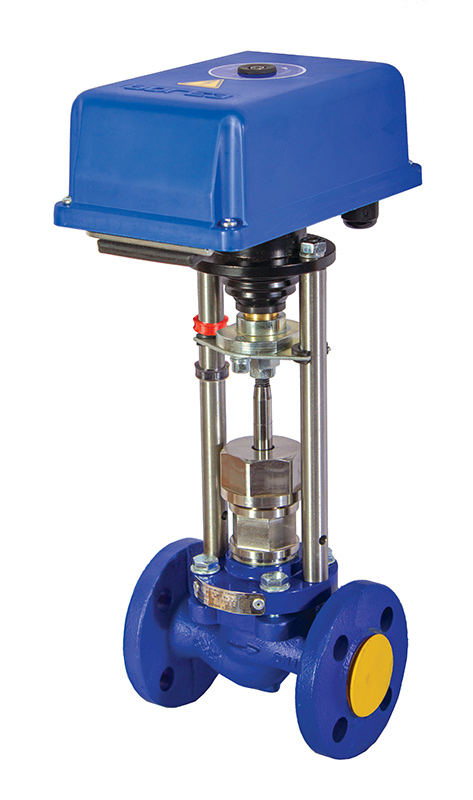

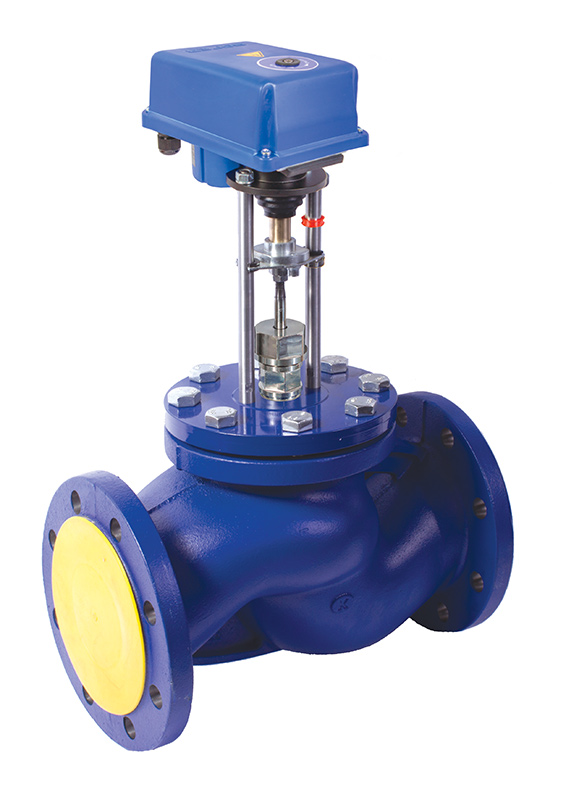

Предназначены для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от +1 до +220 °С.
Клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ и других объектах, где производится, распределяется или потребляется тепловая энергия, горячая вода.
Рабочие среды: : негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Материалы деталей:
корпус:
- ковкий чугун (КЧ) PN 2,5 МПа (DN15-200);
- серый чугун (СЧ) PN 1,6 МПа (DN15-300)
крышка корпуса:
- сталь 40Х (DN15-50); сталь 40Х13 (DN65-150);
- сталь 20 (DN200-300);
- седло, тарелка (поршень), плунжер, шток: сталь 40Х13;
- уплотнение штока: PTFE;
- направляющие штока: PTFE;
- уплотнение в затворе: PTFE (DN15, Kvу0,63-4,0; DN20-300); «металл по металлу» (DN15, Kvу0,25-0,4);
- драгоценных металлов не содержит.
Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;

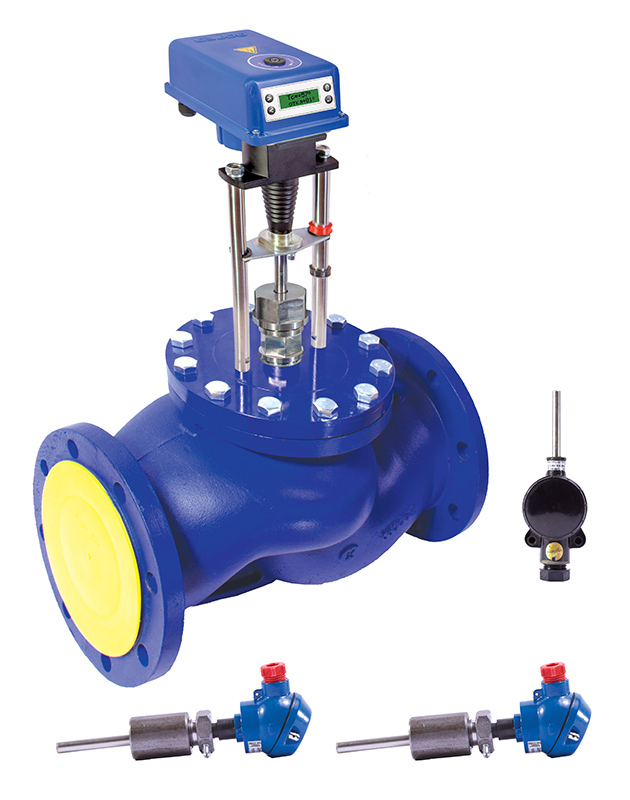

- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- со степенью защиты IP54 или IP67.
ЭИМ оснащены ручным дублером.
По согласованию с Заказчиком возможна установка ЭИМ других марок и производителей
| Наименование параметров |
Значение параметров |

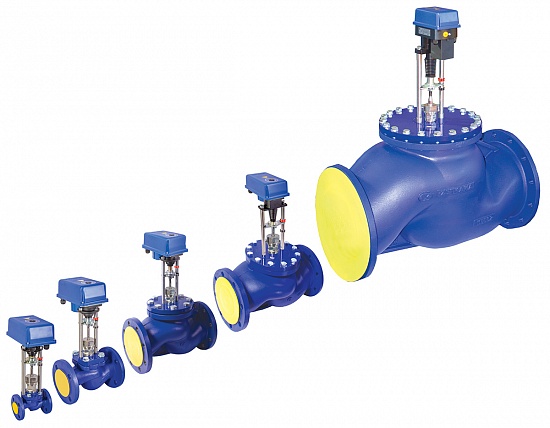

|||||||||||||||||||||||
| Номинальный диаметр DN, мм | 15* | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||
|
Номинальное давление PN, МПа **** |
1,6; 2,5 |
1,6 |
||||||||||||||||||||||
|
Температура рабочей среды, °С |
от +1 до +220 |
|||||||||||||||||||||||
| Условная пропускная способность Kvy **, м3/ч |
0,25 0,4 |
0,63 1 1,6 2,5 4 |
1,6 2,5 4 6,3 |
2,5 4 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
25 40 63 |
40 63 100 |
63 100 125 160 |
100 125 160 200 |
100 160 200 250 300 |
250 300 360 450 630 |
400 630 800 1000 |
1000 1250 1600 |
|||||||||
|
Пропускная характеристика |
линейная | |||||||||||||||||||||||
| Ход штока, мм | 10 | 14 | 14 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 50 | 80 | 80 | |||||||||
| Относительная протечка, % от Kvy, не более |
0,1 (по умолчанию) |
|||||||||||||||||||||||
|
Строительная длина L, мм |
130 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |||||||||

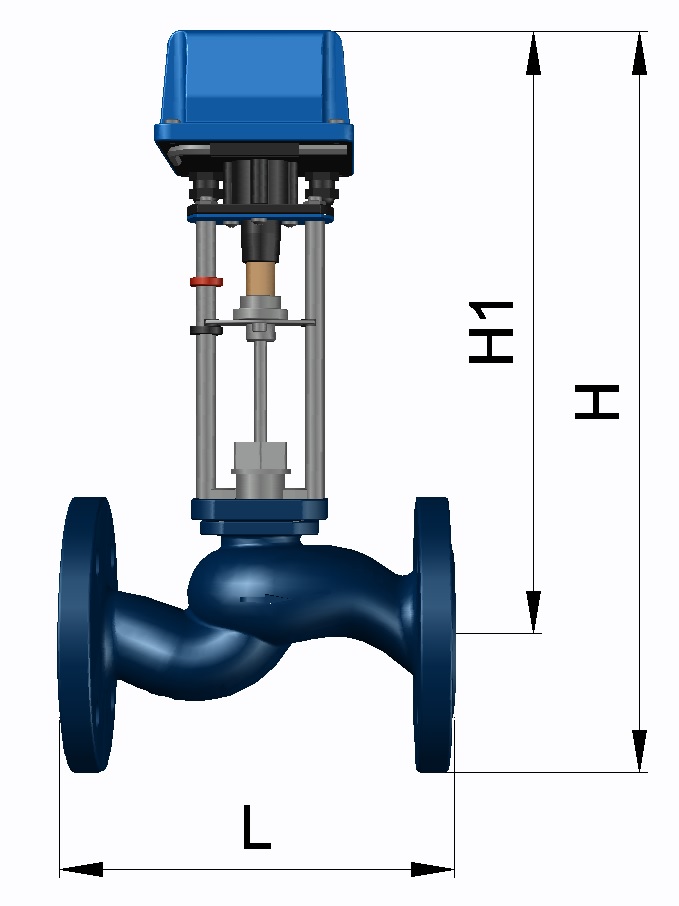

| Высота клапана с ЭИМ Н, мм, не более | 370 | 370 | 375 | 380 | 405 | 425 | 440 | 490 | 500 | 555 | 730 | 750 | 770 | 990 | 1080 | |||||||||
| Размер Н1, мм, не более | 320 | 320 | 320 | 330 | 335 | 350 | 355 | 395 | 395 | 430 | 580 | 590 | 560 | 780 | 850 | |||||||||
| Масса клапана с ЭИМ, кг, не более | 6 | 6 | 6 | 7 | 9 | 11 | 14 | 23 | 28 | 41 | 65 | 85 | 145 | 210 | 290 | |||||||||
| Допустимый перепад давления на клапане для газообразных сред ΔР |
ΔР < P1 / 2, но не более 0,4 МПа |
|||||||||||||||||||||||
|
Максимальный перепад давления, закрываемый ЭИМ, МПа *** |
ВЭП-ХХХ-1600 |
|
|
|
|
|
|
|
|
|||||||||||||||
| ВЭП-ХХХ-2700(3000) | 1,6 | 1,4 |
|
1,3 |
1,0 |
|
||||||||||||||||||
| ВЭП-ХХХ-4000 | 1,6 | 1,3 | 1,6 | 1,4 | 1,0 |
|
|
0,5 | 0,4 | 0,3 | ||||||||||||||
| ВЭП-ХХХ-7000 | 1,6 | 1,6 | 1,4 | 1,0 |
|
|
|
|||||||||||||||||
|
ВЭП-ХХХ-10000 |
1,6 | 1,4 | 1,2 | 1,0 | 0,8 | |||||||||||||||||||
*Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м3/ч.
**По требованию заказчика выпускаются изделия с другими значениями Kvy.
***Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).
Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
****Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна с PN 2,5 МПа. Номинальное давление PN регулятора и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
Пример обозначения при заказе:
1) Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +5 до +220°С, материалом корпуса - ковкий чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной ВКРП DN25-PN1,6-Kvy10-(+5+220)-КЧ с ЭИМ (наименование ЭИМ).
2) Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 2,5 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +5 до +220°С, материалом корпуса - ковкий чугун, типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ:
Клапан регулирующий проходной ВКРП DN25-PN2,5-Kvy10-(+5+220)-КЧ с ЭИМ (наименование ЭИМ).
