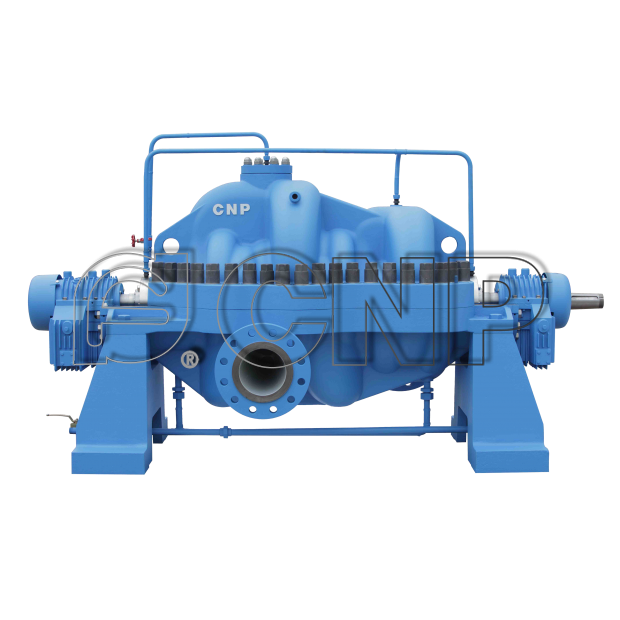

Насосы серии NDS

Многоступенчатые насосные агрегаты высокого давления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подача: до 5000 м3/ч;

Напор: до 1500 м;

Рабочее давление: до 170 бар;

Температура перекачиваемой среды: до 200°С.

ПРИМЕНЕНИЕ

Насосные агрегаты серии NDS могут использоваться для перекачивания различных сред с температурой до 200°С: вода, нефтепродукты, морская вода, сточные воды с содержанием масел и твердых включений и др. Могут быть использованы:

• В качестве питательных и конденсатных насосов на ТЭЦ;
• Для откачки шахтных вод;
• На нефтеперерабатывающих заводах.

КОНСТРУКЦИЯ

Агрегат состоит из электродвигателя и проточной части, смонтированных на общем рамном основании. Вал электродвигателя соединяется с валом проточной части при помощи муфты, огражденной специальным защитным кожухом.

Проточная часть может быть выполнена в нескольких исполнениях:

• KY - две последовательно установленные центробежные ступени одностороннего всасывания;
• KSY - последовательно установленные ступень двухстороннего всасывания и две ступени одностороннего всасывания;
• KDY - многоступенчатый насос с более чем 3-мя ступенями.

A. Корпус:

1. Корпус с осевым разъемом;
2. Спиральные отводы и полуспиральные подводы для каждой ступени, что позволяет обеспечить полную разгрузку от радиальных сил в номинальном режиме работы для продления срока службы подшипников.
3. Короткие переводные каналы между ступенями, которые уменьшают гидравлические потери и повышают общую эффективность;
4. Шпилечные соединения для тяжелых условий, расположенные равномерно по всему стыку корпуса и крышки;
5. Фланцы по стандарту ANSI B16.5 класса 900RF на всасывании и нагнетании (доступны другие исполнения).

В. Рабочие колеса и ротор

1. Рабочие колеса изготовлены методом прецизионного литья, что позволяет добиться максимальной точности;
2. Оппозицитноерасположение ступеней для разгрузки значительного осевого усилия;
3. Шпонки рабочих колес на валу располагаются в шахматном порядке для уменьшения вибраций и дисбаланса;
4. Рабочее колесо двухстороннего всасывания в качестве первой ступени для улучшения кавитационных характеристик;
5. Ротор в сборе может быть снят с агрегата без отсоединения от трубопровода;
6. Ротор в сборе проходит динамическую балансировку в соответствии с требованиями API610.

С. Подшипники

1. Масляная смазка;
2. Воздушное или водяное охлаждение;
3. Различные исполнения подшипниковых узлов доступны по требованию заказчика;

D. Уплотнение

1. Доступно исполнение с сальниковым и механическим торцевым уплотнением;
2. Посадочные места под уплотнения соответствуют API610 и позволяют устанавливать широкий спектр торцевых уплотнений картриджного типа;
3. Система промывки уплотнений в соответствии с планами API682.

E. Вал

1. Ступенчатый вал для упрощения сборки;
2. Диаметр вала соответствует передаваемой нагрузке;
3. Конусный вал NEMA для простоты снятия муфты.

КОНСТРУКЦИЯ

Материал насосов соответствует API610 (I-1, I-2, S-1, S-3, S-4, S-5, S-6, S-8, C-6, A-8, D-1).

ЭЛЕКТРОДВИГАТЕЛЬ

В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован высокольтным или низковольтным электродвигаталем.

Низковольтный электродвигатель:

• Напряжение 50Гц: 380В;
• Класс изоляции: F, H;
• Степень защиты: IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10;
• Класс энергоэффективности: IE2, IE3.

Высоковольтный электродвигатель:

• Напряжение 50Гц: 6000В, 10000В;
• Класс изоляции: F, H;
• Степень защиты: IP23, IP54, IP55;
• Количество полюсов: 2, 4, 6, 8, 10, 12;
• Способ охлаждения: IC01, IC81W, IC611.
