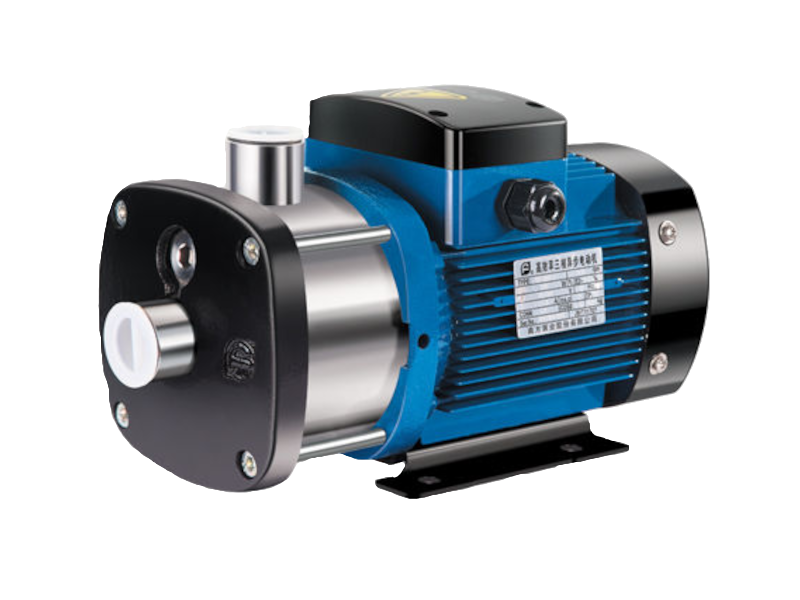

Описание центробежного насоса CHM3-80LSWSC:
Конструкция:
Насосные агрегаты серии CHM состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлиненном валу электродвигателя консольно. Напорный патрубок - радиальный, всасывающий - осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.
Пакет собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут шпильками и помещен в общий цилиндрический корпус, выполненный из нержавеющей стали.
Электродвигатель:
В качестве привода в насосах серии CHM используется асинхронный электродвигатель типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением):
- Степень защиты: IP55,
- Класс изоляции: F,
- Стандартное напряжение 50 Гц: 1х220 В,3x220/380 В,3x380 В.
- Максимальная мощность однофазного двигателя Р1= 2,4 кВт.
Условия эксплуатации:
Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.).Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.
Температура жидкости:
- стандартное исполнение: от -15 °С до +70 °С,
- высокотемпературное исполнение: от -15 °С до +105°С,
Температура окружающего воздуха: не более 40 °С.
Высота над уровнем моря: не более 1000 м.
Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).
Применение:
- Водоснабжение,
- Системы кондиционирования воздуха,
- Системы охлаждения, циркуляции, водонагрева,
- Системы водоочистки: фильтрация, водоподготовки,
- Системы орошения,
- Санитарно-техническое оборудование,
- Установки повышения давления.
Технические характеристики центробежного насоса CHM3-80LSWSC:
| Модель | Мощность, кВт | Подача, м3/ч | 0 | 1,2 | 1,6 | 2 | 2,4 | 2,8 | 3 | 3,2 | 3,6 | 4 | 4,4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHM3-20LSWSC | 0,37 | Напор, м | 14,7 | 14 | 13,5 | 13 | 12,5 | 11,5 | 11 | 10,5 | 9,5 | 8 | 6 |
| CHM3-30LSWSC | 0,37 | 22,2 | 21,5 | 21 | 20,5 | 19,5 | 18 | 17 | 16,5 | 15 | 12,5 | 9,5 | |
| CHM3-40LSWSC | 0,37 | 29,7 | 29 | 28,5 | 27,5 | 26 | 24 | 23 | 22 | 20 | 17 | 13 | |
| CHM3-50LSWSC | 0,55 | 37,2 | 36 | 35 | 33,5 | 32 | 30 | 29 | 28 | 25 | 21 | 16 | |
| CHM3-60LSWSC | 0,55 | 45 | 43,5 | 42,5 | 41 | 39 | 36,5 | 35 | 33,5 | 30 | 25 | 19,5 | |
| CHM3-70LSWSC | 0,75 | 52,5 | 51 | 50 | 49 | 46 | 43 | 41 | 39,5 | 35 | 30 | 23 | |
| CHM3-80LSWSC | 0,75 | 60 | 58,5 | 58 | 56 | 53 | 49 | 47 | 45 | 40 | 34 | 26,5 | |
| CHM3-90LSWSC | 1,1 | 67,5 | 66 | 65 | 63 | 60 | 56 | 53 | 51 | 45 | 38 | 30 |
Схема и габаритные размеры центробежного насоса CHM3-80LSWSC:
|
Код товара
|
CHM3-80LSWSC |
|
Производитель
|
CNP |
|
Серия
|
CHM |
|
Тип насоса
|
для водоснабжения |
|
Тип конструкции насоса
|
многоступенчатые |
|
Погруженность
|
поверхностные |
|
Область применения
|
водоснабжение горячее, водоснабжение холодное, системы орошения, повышение давления, питание котлов |
|
Подача, м3/ч
|
4,4 |
|
Подача (диапазон), м3/ч
|
0-10 |
|
Напор, м
|
26,5 |
|
Напор (диапазон), м
|
20-30 |
|
Мощность, кВт
|
0,75 |
|
Мощность (диапазон), кВт
|
0-10 |
|
Частота вращения, об/мин
|
2900 |
|
Напряжения сети, В
|
380 |
|
Перекачиваемая среда
|
вода чистая, минеральная вода, химически-умерено агрессивная жидкость |
|
Ширина, мм
|
157 |
|
Высота, мм
|
212 |
|
Длина, мм
|
451 |
|
Вес, кг
|
15 |
