Для поддержания заданного перепада давления на регуляторе путем изменения (регулирования) расхода негорючих, взрывобезопасных, нетоксичных жидких сред, в том числе воды, водных растворов этиленгликоля и пропиленгликоля с концентрацией до 60 %, протекающих по трубопроводам различного назначения.
Регулирование происходит только при наличии расхода рабочей среды.

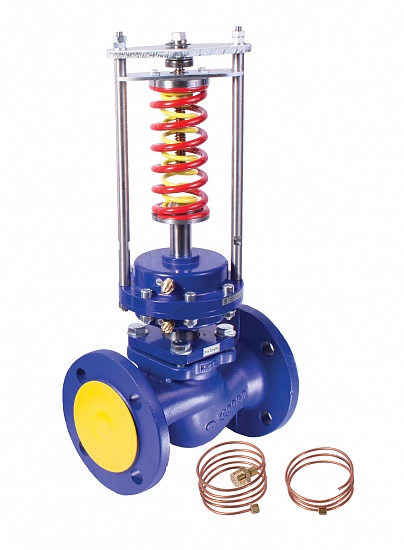

Комплектность поставки:

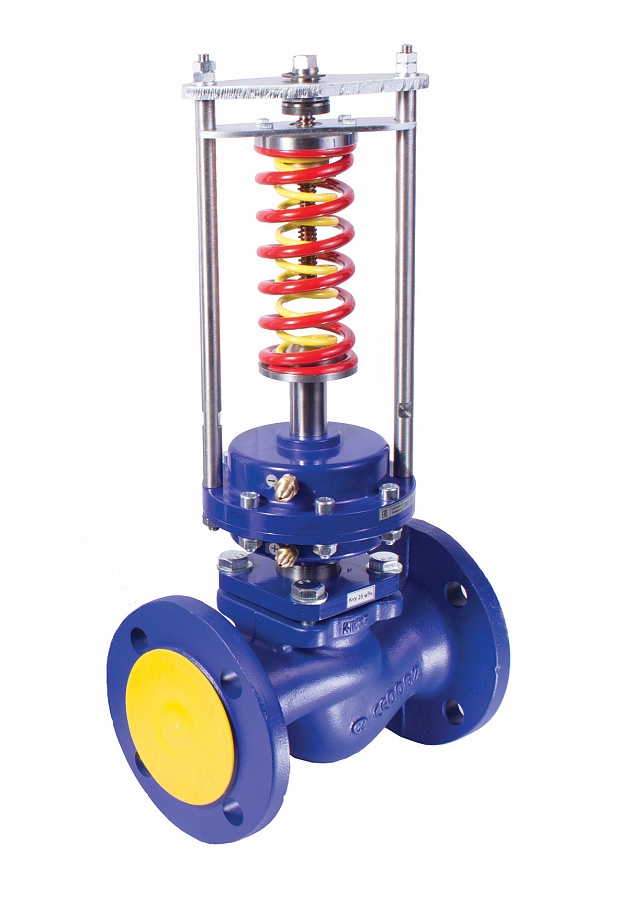

- Регулятор ВРДД-01 - 1 шт.
- Импульсная трубка со штуцером - 1 шт.
- Пружина (желтая) - 1 шт.*
- Пружина (красная) - 1 шт.*
- Пружина (большая и малая серые) - 2 шт.*
*Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.
Поставка с двумя пружинами позволяет (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа.
НАЗНАЧЕНИЕ
Для поддержания заданного перепада давления на регуляторе путем изменения расхода рабочих сред, протекающих по трубопроводам.
Регулятор является нормально закрытым.
Регулятор может использоваться для регулирования давления "до себя".
Регулирование происходит только при наличии расхода рабочей среды.
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
1. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN50 Kvy 25 (0,04 - 0,7 МПа)
2. Диапазон (0,04 - 0,7 МПа) в обозначении допускается не указывать:
ВРДД-01 с функцией "перепуска" DN50 Kvy 25
3. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN50 Kvy 25 (0,6 - 1,0 МПа)
4. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN200 Kvy 63 (0,1 - 0,4 МПа)
| Наименование параметров |
Значения параметров |
||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропускная способность, Kvy, м3/ч* (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
|
Условная пропускная способность, Kvy, м3/ч* (дополнительный ряд) |
1,0 |
3,2 | 8,0 | 12,5 |
20 |
50 |
80 |
||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
| Диапазон настройки, МПа | 0,04-0,7** |
0,04 - 0,16 - с желтой пружиной |
|||||||||||
| 0,6-1,0 |
0,6 -1,0 - с двумя серыми пружинами |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,04 - 0,16 |
||||||||||||
| 0,1-0,16 с красной пружиной |
0,1 - 0,4 |
||||||||||||
| 0,04-0,16 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Высота, мм, не более | 465 | 470 | 475 | 490 | 495 | 510 | 530 | 550 | 600 | 860 | 900 | 1350 | |
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 65 | 87 | 190 | |
* По требованию Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки.
