Для поддержания заданного давления до регулятора (после объекта) путем изменения расхода негорючих, взрывобезопасных, нетоксичных жидких сред, в том числе воды, водных растворов этиленгликоля и пропиленгликоля с концентрацией до 60 %, протекающих по трубопроводам различного назначения.
Регулирование происходит только при наличии расхода рабочей среды.
Комплектность поставки:

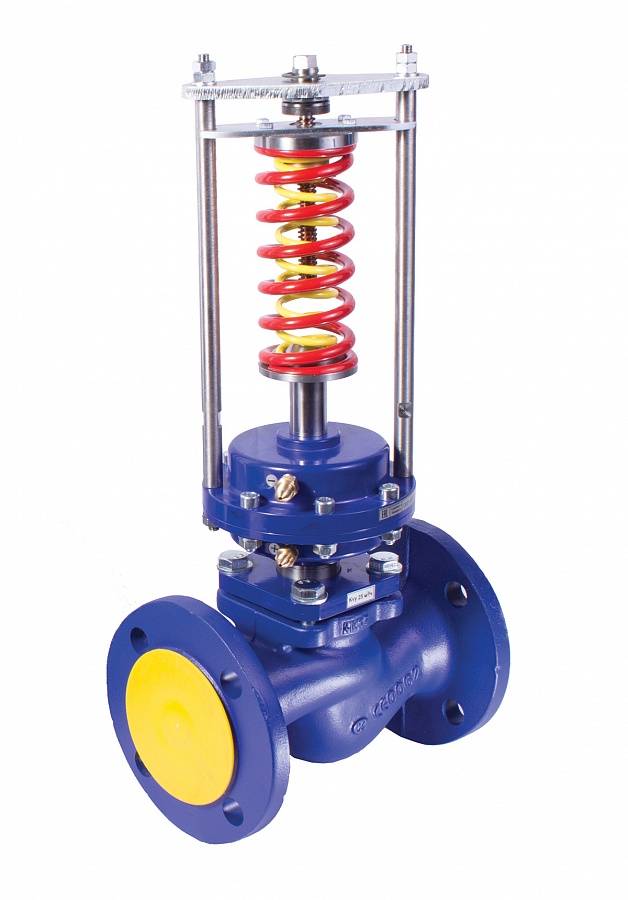

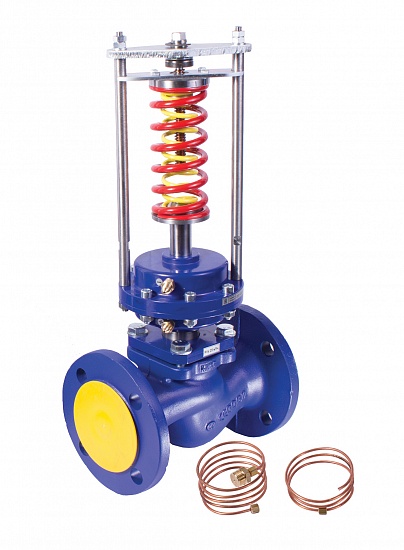

- Регулятор ВРДД - 1 шт.
- Импульсная трубка со штуцером - 1 шт.
- Пружина (желтая) - 1 шт.*
- Пружина (красная) - 1 шт.*
- Пружина (большая и малая серые) - 2 шт.*
*Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.
Поставка с двумя пружинами позволяет (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа.
- Пружина (желтая) - 1 шт.*
- Пружина (красная) - 1 шт.*
- Пружина (большая и малая серые) - 2 шт.*
- *Регуляторы поставляются с двумя пружинами: желтая и красная или две
- серые.
НАЗНАЧЕНИЕ
- Для поддержания заданного давления до регулятора (после объекта) путем изменения расхода рабочих сред, протекающих по трубопроводам.
- Регулятор является нормально закрытым.
- Действие на поток - повышение давления до регулятора.
- Типовое применение: поддержание заданного давления в обратном трубопроводе теплоносителя в системах теплоснабжения.
- Регулирование происходит только при наличии расхода рабочей среды.
| Наименование параметров | Значения параметров | ||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Условная пропускная способность Kvy, м3/ч* (основной ряд) |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
|
| Условная пропускная способность Kvy, м3/ч* (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 | ||||||
| Номинальное давление PN, МПа |
1,6 |
||||||||||||
| Диапазон настройки, МПа | 0,04-0,7** |
0,04 - 0,16 - с желтой пружиной |
|||||||||||
| 0,6-1,0 |
0,6 - 1,0 - с двумя серыми пружинами |
||||||||||||
| 0,04-0,16 с желтой пружиной |
0,04-0,16 |
||||||||||||
| 0,1-0,4 с красной пружиной |
0,1 - 0,4 |
||||||||||||
| 0,3-1,0 с красной пружиной |
0,3 - 1,0 |
||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
||||||||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Высота, мм, не более | 465 | 470 | 475 | 490 | 295 | 510 | 530 | 550 | 600 | 860 | 900 | 1350 | |
| Масса, кг, не более | 9 | 10 | 11 | 12 | 14 | 16 | 21 | 26 | 40 | 65 | 87 | 190 | |
* По требования Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра не требуемое значение в пределах от 0,04 до 07 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки.
