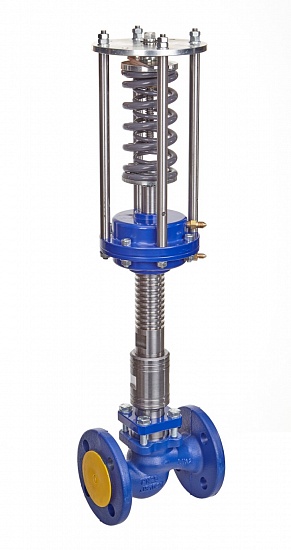

Предназначен для поддержания заданного давления «до себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам. Регулирование происходит только при наличии расхода рабочей среды.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от +1 до +220 °С.
Регулятор является нормально закрытым.
Материалы деталей:
- корпус: серый чугун, ковкий чугун (PN 2,5 МПа);
- крышка корпуса, седло, поршень, шток: сталь 40Х13;
- мембрана: EPDM;
- уплотнение штоков: EPDM, PTFE;
- уплотнение разгрузочной камеры: PTFE;
- направляющие: PTFE;
- уплотнение в затворе: «металл по металлу»;
- трубки импульсные и отводящая: медь;
- штуцеры: латунь;
- охладитель импульса давления: стали 20Х13, 12Х18Н10Т;
| Наименование параметров | Значение параметров | |||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|
Номинальное давление PN, МПа* |
1,6; 2,5 |
|||||||||
|
Температура рабочей среды, °С |
от +1 до +220 |
|||||||||
|
Условная пропускная способность Kvy, м3/ч*** (основной ряд) |
1,6 |
2,5 |
4,0 |
6,3 |
10 |
16 |
25 |
32 |
63 100 125 |
|
|
Условная пропускная способность Kvy, м3/ч*** (дополнительный ряд) |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 |
50 |
80 |
|||
|
Диапазон настройки, МПа |
0,1...0,7** |
0,1...0,4 (с красной пружиной) 0,3...0,7 (с двумя пружинами)
|
||||||||
|
0,6...1,0 |
0,6...1,0 (с двумя серыми пружинами) |
|||||||||
| Высота, мм, не более | 685 | 690 | 695 | 710 | 715 | 730 | 750 | 770 | 820 | |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| Масса, кг, не более | 15 | 16 | 17 | 18 | 20 | 22 | 27 | 32 | 46 | |
*Для регуляторов с номинальным давлением PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа.
**Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
***По требованию заказчика выпускаются изделия с другим значением Кvу.
Максимально допустимый перепад давления на регуляторе для газообразных сред:
ΔP < P1 / 2, но не более 0,4 МПа,
где P1 - абсолютное давление перед регулятором.
Максимально допустимый перепад давления на регуляторе для жидких сред: 0,4 МПа.
Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
