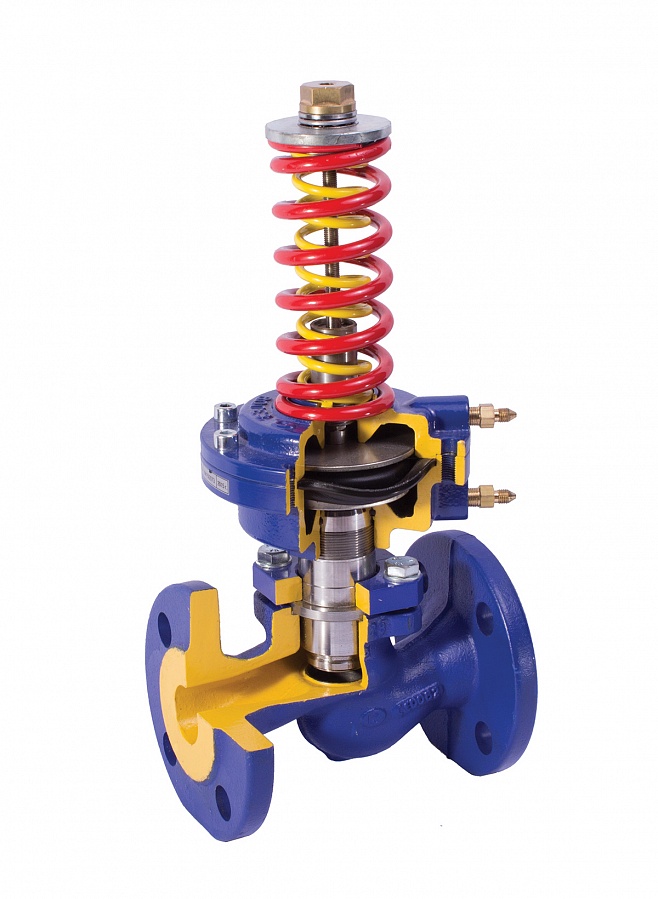

Предназначен для поддержания заданного перепада давления, давления «после себя» путем изменения (регулирования) расхода, для поддержания заданного расхода.
Регулирование происходит только при наличии расхода рабочей среды.
Регулятор является нормально открытым.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температуре не более 150°С.
Комплектность поставки:
- Регулятор ВРПД - 1 шт.
- Импульсная трубка со штуцером - 2 шт.
- Пружина (желтая) - 1 шт.
- Пружина (красная) - 1 шт.
Предназначен для поддержания заданного перепада давления, давления «после себя» путем изменения (регулирования) расхода, для поддержания заданного расхода.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температуре не более 150°С.
Регулятор является нормально открытым.
Регулирование происходит только при наличии расхода рабочей среды.
Действие на поток:
- снижение перепада давления между регулируемыми участками трубопровода;
- снижение давления после регулятора.
Типовое применение: поддержание заданного перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
| Наименование параметров | Значения параметров | |||||||||||||

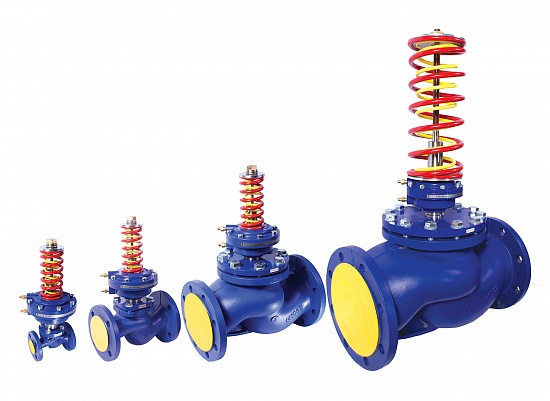

| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
200 |
||
| Условная пропуская способность Kvy, м3/ч (основной ряд)* |
1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
16 25 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
250 360 450 630 |
||
| Условная пропуская способность Kvy, м3/ч (дополнительный ряд)* |
1,0 4,0 |
3,2 | 8,0 | 12,5 | 20 | 50 | 80 |
|
||||||
| Номинальное давление PN, МПа |
1,6 |
|||||||||||||
|
Диапазон настройки, МПа* |
0,04-0,7** 0,01-0,7** |
Мембранная коробка - синяя 0,04 - 0,16 - с желтой пружиной
0,1 - 0,4 - с красной пружиной
0,3 - 0,7 - с двумя пружинами |
||||||||||||
| 0,2-1,2** |
Мембранная коробка - серая
0,2 - 0,35 - с желтой пружиной 0,25 - 0,8 - с красной пружиной 0,6 - 1,2 - с двумя пружинами
|
|||||||||||||
| 0,6 -1,2 |
0,6 - 1,2 - с двумя пружинами |
|||||||||||||
|
0,04-0,16 с желтой пружиной |
0,04 - 0,16 | |||||||||||||
|
0,1-0,4 с красной пружиной |
|
0,1 - 0,4 |
||||||||||||
|
0,3-1,0 с красной пружиной |
|
0,3 - 1,0 |
||||||||||||
|
Температура рабочей среды |
от +1 до +150°С |
|||||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более |
16 |
|||||||||||||
| Относительная протечка, % от Kvy, не более |
0,6 |
|||||||||||||
|
Строительная длина, мм |
130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
|
Высота, м, не более |
365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | 1270 | ||
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | 170 | ||
* По требованию Заказчика выпускаются изделия с другими диапазонами настройки и значениями Kvy.
** Регуляторы поставляются с двумя пружинами для настройки давления или перепада давления. При настройке на конкретное значение установить пружину (или обе пружины) с необходимым диапазоном настройки.
