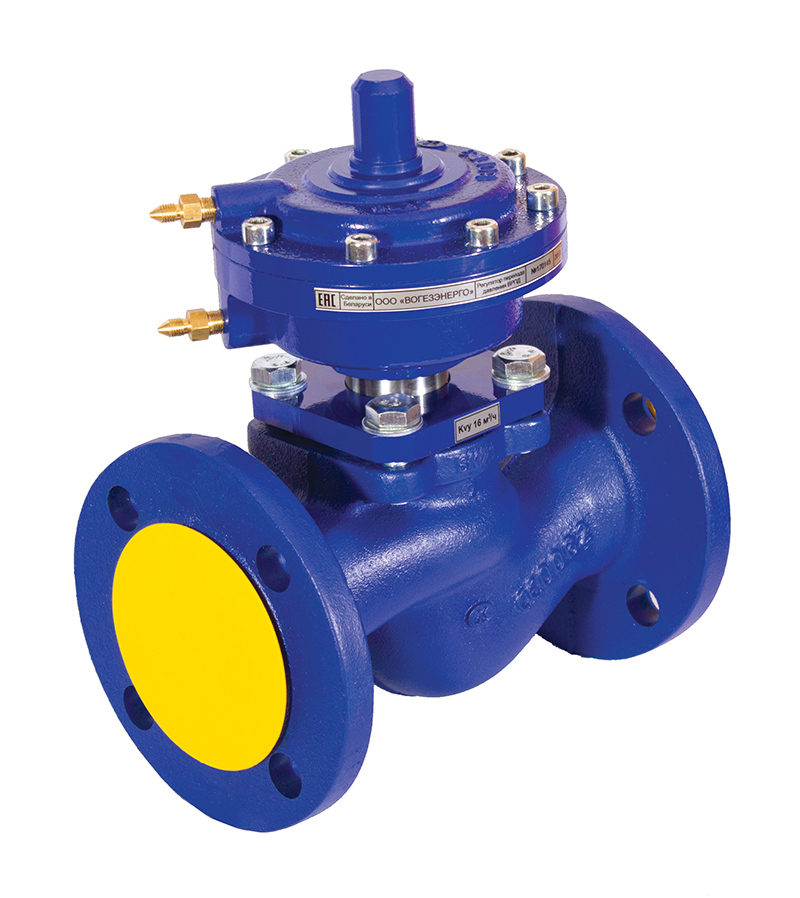

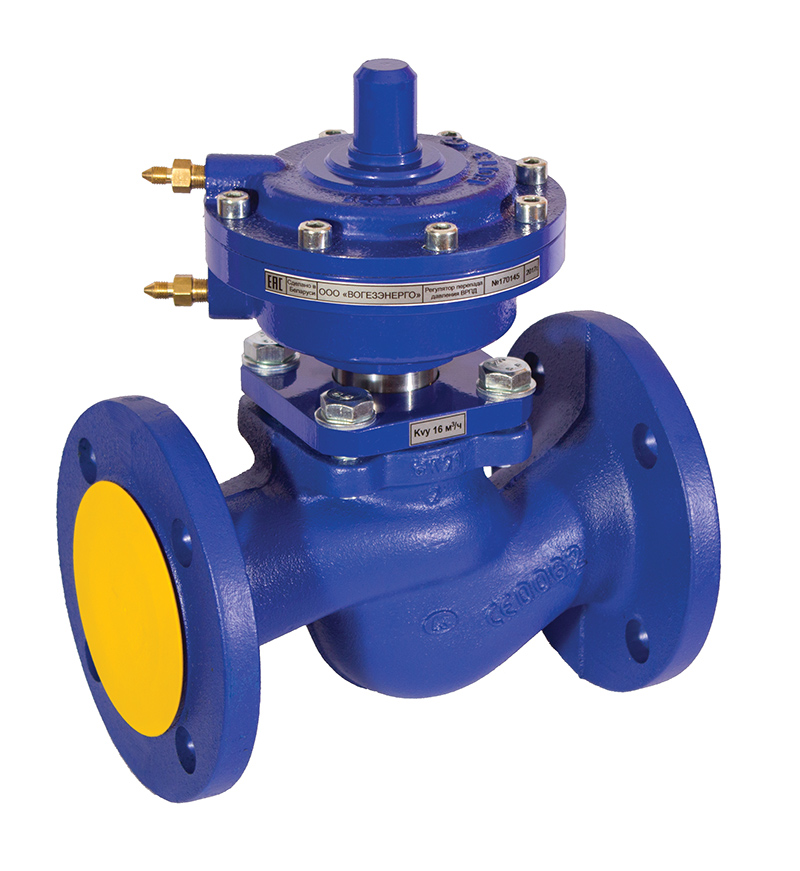

Регулятор перепада давления предназначен для автоматического поддержания заданного перепада давления рабочей среды на каком-либо гидравлическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Комплектность поставки:
- Регулятор ВРПД - 1 шт.
- Импульсная трубка со штуцером - 2 шт.
Регулятор представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.
Регулятор перепада давления может использоваться в качестве регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом) путем изменения расхода.
НАЗНАЧЕНИЕ
Для поддержания заданного перепада давления, давления "после себя" путем изменения (регулирования), расхода, для поддержания заданного расхода рабочих сред, протекающих по трубопроводам.
Регулятор является нормально открытым.
Действие на поток:
- снижение перепада давления между регулируемыми участками трубопровода;
- снижение давления после регулятора.
Типовое применения: поддержание заданного перепада давления между подающим и обратным трубопроводами теплоносителя в в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Зона нечувствительности: не более 0,015 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kv.
Материал корпуса: серый чугун.
Материал крышки корпуса, седла, поршня, штока: нерж. сталь.
Материал мембраны: EPDM.
Материал уплотнения штока: EPDM.
Материал направляющих: PTFE.
Окружающая среда: воздух с температурой от +1 до +40°С и влажностью до 80 % (климатическое исполнение УХЛ 4.2 по ГОСТ 15150).
|
Наименование параметров |
Значение параметров |
|||||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Условная пропускная способность Kvy, м3/ч* |
1,6 |
2,5 |
4,0 |
6,3 |
10 |
16 |
|
Условная пропускная способность Kvy, м3/ч* |
1,0 |
3,2 |
8,0 |
12,5 |
20 |
|
|
Номинальное давление PN, МПа |
1,6 |
|||||
|
Настройка регулятора, МПа |
0,05 |
|||||
|
Температура рабочей среды |
от 1 °С до 150 °С |
|||||
|
Зона пропорциональности, МПа, не более |
0,01 |
|||||
|
Зона нечувствительности, МПа, не более |
0,015 |
|||||
|
Относительная протечка, % от Kvy, не более |
0,6 |
|||||
|
Строительная длина, мм |
130 |
150 |
160 |
180 |
200 |
230 |
|
Высота, мм, не более |
250 |
255 |
260 |
275 |
280 |
295 |
|
Масса, кг, не более |
8 |
9 |
10 |
11 |
13 |
15 |
* По требованию Заказчика выпускаются изделия с другими значениями Kvy.
