НАЗНАЧЕНИЕ
Для осуществления процессов теплообмена в системах отопления, вентиляции и горячего водоснабжения зданий между различными средами (вода, водные растворы этиленгликоля, пропиленгликоля, нейтральной жидкости, пар).Для нагрева и охлаждения жидкости и парообразный сред в различных технологических процессах, в том числе в пищевой промышленности.
Теплообменники не предназначены для работы с токсичными, взрыво - и пожароопасными средами.
НАШИ ПРИЕМУЩЕСТВА
-Производство телообменников под разные температурные графики и нагрузки;-Полный цикл собственного производства (производство платин и резиновых уплотнений);
-Минимальные сроки изготовления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование показателя, единицы измерения |
Значения показателя для теплообменника с пластинами типоразмеров |
|||||||||
|
0,06 |
0,14 | 0,2 | 0,25 | 0,4 | 0,5 | 0,65 | 0,85 | |||
|
Площадь поверхности теплообмена пластины, м2 |
0,06 |
0,14 | 0,2 | 0,25 | 0,4 | 0,5 | 0,65 | 0,85 | ||
|
Толщина, мм |
0,4-0,5-0,6 |
0,4-0,5-0,6 |
0,7 | 0,4-0,5-0,6 | ||||||
|
Номинальный диаметр патрубков или фланцев DN, мм |
32 | 40 | 50 | 50,80 | 100 | 80 | 100 | 200 | 200 | |
|
Максимальная площадь поверхности теплообмена, м2
|
8,0 | 32,0 | 72,0 | 92,0 | 40,0 | 46,5 | 66,0 | 96,0 | ||
|
Номинальное давление PN, МПа |
1,6 |
1,0;1,6* |
1,6 | |||||||
|
Геометрические размеры |
Согласно КД |
|||||||||
|
Масса, кг |
Согласно КД |
|||||||||
* 1,0 - по неразборной плоскости, 1,6 - по разборной плоскости
Материал уплотнений - резина марки EDPM.
Материал пластин - нержавеющая сталь AISI 304, AISI 316

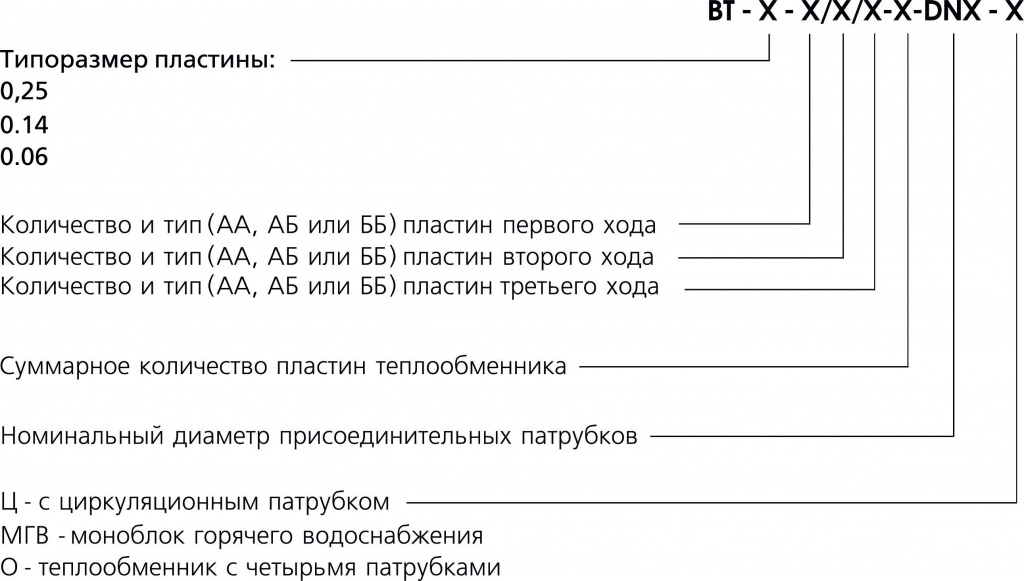

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕПЛООБМЕННИКА ПЛАСТИНЧАТОГО РАЗБОРНОГО
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
- Теплообменник ВТ-0,14-26ББ/26ББ - 53 - DN 50 - Ц - теплообменник ВТ с типоразмером пластин 0,14; с количеством пластин 26 шт. типа Б первого хода; количеством пластин 26 шт. типа Б второго хода; суммарное количество пластин теплообменника 53 шт.; номинальный диаметр патрубков - 50 мм; теплообменник с циркуляционным (Ц) патрубком.

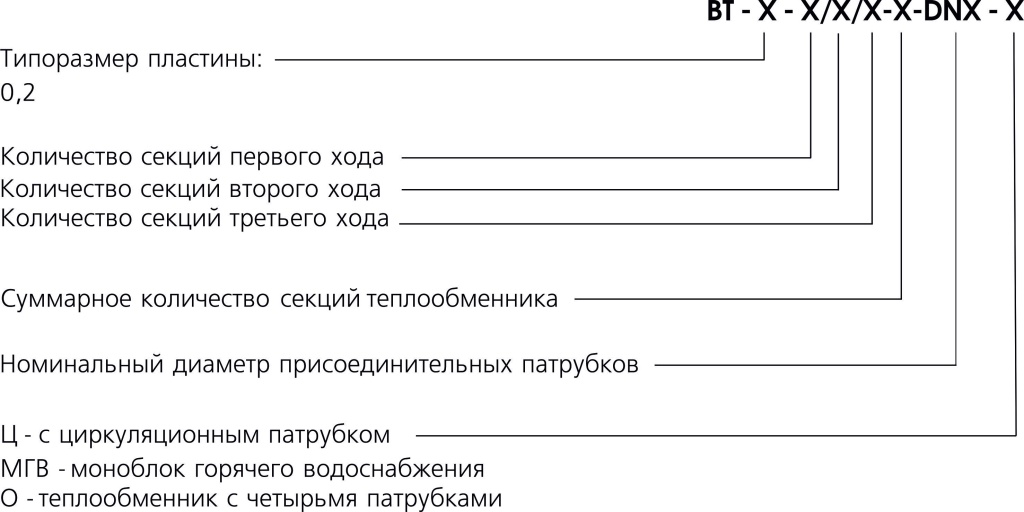

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ ТЕПЛООБМЕННИКА ПЛАСТИНЧАТОГО ПОЛУРАЗБОРНОГО
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
- Теплообменник ВТ-0,2-10/9 - 19 - DN 50 - Ц - теплообменник ВТ с типоразмером пластин 0,2; с количеством секций первого хода - 10 шт., количеством секций второго хода - 9 шт.; суммарное количество секций теплообменника - 19 шт.; номинальный диаметр патрубков - 50 мм; теплообменник с циркуляционным (Ц) патрубком.
Секции изготовлены из сварных попарно пластин.
