Достоинства:
- широкий диапазон поддерживаемых давлений;
- высокая точность поддержания давления;
- возможность изменения реакции на отклонение контролируемого параметра;
- открытие крана происходит за время определяемое заданной скоростью ЭИМ (заводская уставка 7 с), что исключает гидравлический удар, а закрытие за 1 с, что обеспечивает отсутствие перерегулирования.

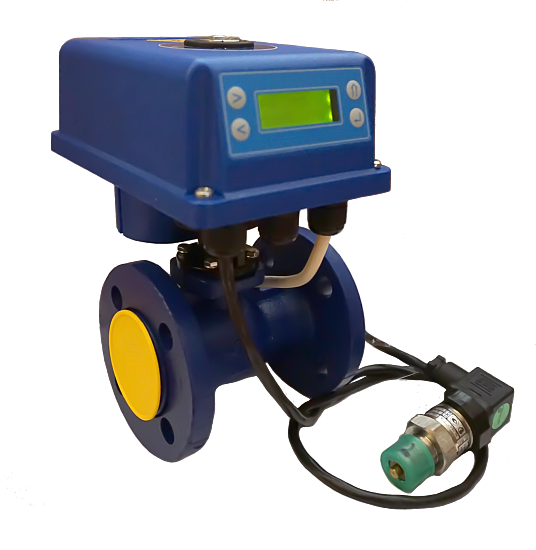

В используемом интеллектуальном ЭИМ ВЭО-47 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия, задание поддерживаемого давления и диагностика.
На дисплее ЭИМ отображается информация об измеренном и заданном давлении, а также о возможных неисправностях.
Контроллер ЭИМ отслеживает не только давление, но и параметры механизма (положение, возможное заклинивание), что позволяет програмно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.
Порядок установки:
- Шаровой кран с ЭИМ и датчик давления с токовым выходом 4-20 мА или с выходным сигналом 0-10 В установите согласно приведенной ниже схеме.
- Подключите к ЭИМ напряжение питания 220В и датчик давления. Питание датчика давления производится от внутреннего источника ЭИМ.
- Включите питание ЭИМ и с клавиатуры задайте режим калибровки, при этом кран полностью откроется и закроется. В дальнейшем будет определяться и выводиться на дисплей его положение.
- Задайте с клавиатуры ЭИМ требуемое давление в системе подпитки, зону нечувствительности (заводская уставка 2% от верхнего значения давления применяемого датчика) и верхнее значение давления применяемого датчика.
- Подайте теплоноситель.
- Шаровой кран откроется и по достижению измеренного давления заданного значения закроется. В дальнейшем при падении измеренного значения ниже зоны нечувствительности процесс будет повторяться.
В отличии от широко используемых соленоидных клапанов открытие крана будет происходить за время определяемое заданной скоростью ЭИМ (заводская уставка 7с), что исключает гидравлический удар, а закрытие за 1 с, что обеспечивает отсутствие перерегулирования. Используемый шаровой кран DN20 полнопроходный с пропускной способностью 15 м3 , что соответствует соленоидному клапану DN32.
Технические характеристики
|
Наименование параметров |
Значение параметров |
|
Напряжение питающей сети, В |
~187-242 |
|
Частота питающей сети, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
24 |
|
Условия эксплуатации: |
от 1°С до 50 °С |
|
Номинальный крутящий момент, Н м |
6,3 |
|
Номинальное время открытия, с: |
1,5 |
|
Номинальное число оборотов |
0,25 |
|
Степень защиты |
IP65 |
| Диапазон настройки (пределы регулирования давления, перепада давления), МПа |
0,01-2,0 |
|
Количество аналоговых входов 4-20 мА для подключения датчика давления |
1 |
|
Входное сопротивление для |
250 |
|
Дискретность задания давления, МПа |
0,01 |
|
Режим работы |
Непрерывный |
|
Архив всех контролируемых давлений (энергонезависимая память) |
3250 значений с интервалом записи 1-60 минут |
|
Средний срок службы |
Не менее 10 лет |
Пример условного обозначения и записи крана шарового запорно-регулирующего с электрическим исполнительным механизмом ВКШР с номинальным диаметром DN 20, номинальным давлением PN 1,6 МПа, температурой рабочей среды от 1 °С до 150 °С, типом присоединения к трубопроводу – фланцевым (ГОСТ 33259, исполнение B) со встроенным регулятором давления или перепада давления непрямого действия ВЭО-47 при заказе:
- кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР-20-04
